[전기자기학] 국가직 7급 해설 2012





답 (인 책형) : ④ ② ④ ③ ④ / ③ ③ ① ④ ① / ③ ④ ② ① ③ / ④ ① ④ ③ ②

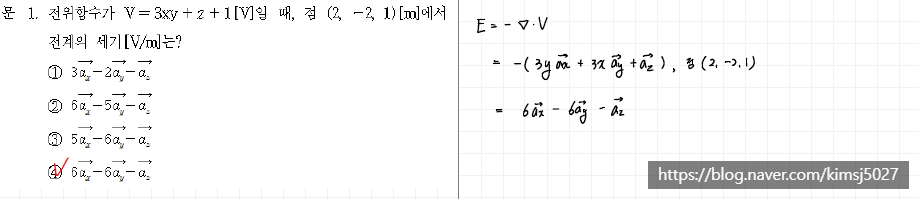

문 1. 전위함수가 $V = 3xy + z + 1 [V]$일 때, 점 (2, －2, 1) [m]에서 전계의 세기 [V/m]는?

① $3\vec{a}_x - 2\vec{a}_y - \vec{a}_z$

② $6\vec{a}_x - 5\vec{a}_y - \vec{a}_z$

③ $5\vec{a}_x - 6\vec{a}_y - \vec{a}_z$

④ $6\vec{a}_x - 6\vec{a}_y - \vec{a}_z$

정답: ④



전위($V$)와 전계($E$)의 기울기 관계($\vec{E} = -\nabla V$)를 이해하고 편미분을 통해 특정 점에서의 전계 벡터를 구하는 문제입니다.

[해설 핵심]

• 전계 $\vec{E} = -\nabla V = -(\frac{\partial V}{\partial x}\vec{a}_x + \frac{\partial V}{\partial y}\vec{a}_y + \frac{\partial V}{\partial z}\vec{a}_z)$
• 각 성분별 편미분:
  • $\frac{\partial V}{\partial x} = 3y$
  • $\frac{\partial V}{\partial y} = 3x$
  • $\frac{\partial V}{\partial z} = 1$
• 점 (2, -2, 1) 대입:
  • $\vec{E} = -(3(-2)\vec{a}_x + 3(2)\vec{a}_y + 1\vec{a}_z) = -(-6\vec{a}_x + 6\vec{a}_y + \vec{a}_z) = 6\vec{a}_x - 6\vec{a}_y - \vec{a}_z$

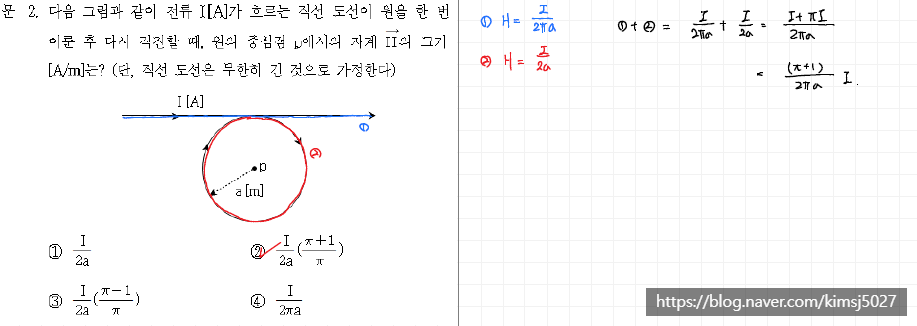

문 2. 다음 그림과 같이 전류 $I [A]$가 흐르는 직선 도선이 원을 한 번 이룬 후 다시 직진할 때, 원의 중심점 p에서의 자계 $\vec{H}$의 크기 [A/m]는? (단, 직선 도선은 무한히 긴 것으로 가정한다)

① $\frac{I}{2a}$

② $\frac{I}{2a} (\frac{\pi+1}{\pi})$

③ $\frac{I}{2a} (\frac{\pi-1}{\pi})$

④ $\frac{I}{2\pi a}$

정답: ②



무한 직선 도선에 의한 자계와 원형 코일 중심에서의 자계를 중첩의 원리로 합산하여 구하는 문제입니다.

[해설 핵심]

• 무한 직선 도선에 의한 자계 ($H_1$): 원의 중심 $p$는 도선으로부터 $a$만큼 떨어져 있으므로 $H_1 = \frac{I}{2\pi a}$
• 원형 루프 중심에서의 자계 ($H_2$): 반지름 $a$인 원형 도선 중심의 자계는 $H_2 = \frac{I}{2a}$
• 두 자계의 방향은 오른나사 법칙에 의해 동일한 방향으로 형성되므로 합산합니다.
• $H = H_1 + H_2 = \frac{I}{2\pi a} + \frac{I}{2a} = \frac{I}{2a} (\frac{1}{\pi} + 1) = \frac{I}{2a} (\frac{1+\pi}{\pi})$

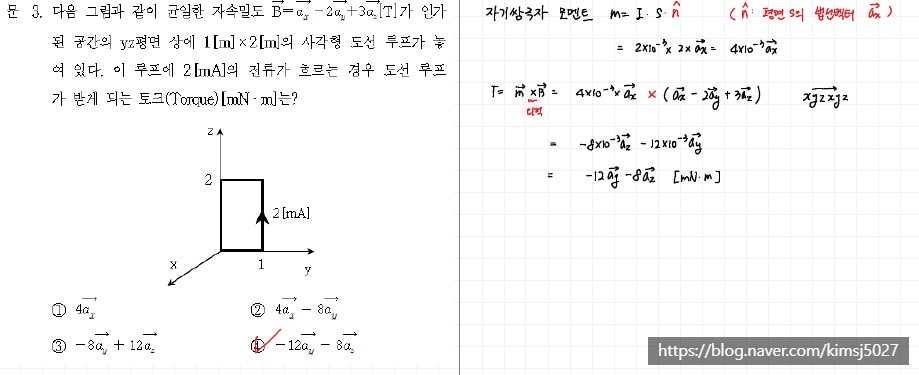

문 3. 다음 그림과 같이 균일한 자속밀도 $\vec{B} = \vec{a}_x - 2\vec{a}_y + 3\vec{a}_z [T]$가 인가된 공간의 yz평면 상에 1 [m] × 2 [m]의 사각형 도선 루프가 놓여 있다. 이 루프에 2 [mA]의 전류가 흐르는 경우 도선 루프가 받게 되는 토크(Torque) [mN․m]는?

① $4\vec{a}_x$

② $4\vec{a}_x - 8\vec{a}_y$

③ $-8\vec{a}_y + 12\vec{a}_z$

④ $-12\vec{a}_y - 8\vec{a}_z$

정답: ④



자기장 내의 전류 루프가 받는 토크($\vec{T} = \vec{m} \times \vec{B}$)를 벡터 외적을 통해 계산하는 문제입니다.

[해설 핵심]

• 자기 모멘트 ($\vec{m}$): $I \cdot \vec{S}$. 루프 면적 $S = 1 \times 2 = 2 [m^2]$이며, 루프가 $yz$평면에 있으므로 법선 벡터는 $\vec{a}_x$입니다.
• $\vec{m} = 2 [mA] \cdot 2\vec{a}_x = 4\vec{a}_x [m A \cdot m^2]$
• 토크 계산: $\vec{T} = \vec{m} \times \vec{B} = (4\vec{a}_x) \times (\vec{a}_x - 2\vec{a}_y + 3\vec{a}_z)$
• 외적 전개:
  • $4\vec{a}_x \times \vec{a}_x = 0$
  • $4\vec{a}_x \times (-2\vec{a}_y) = -8\vec{a}_z$
  • $4\vec{a}_x \times (3\vec{a}_z) = -12\vec{a}_y$
• 따라서 $\vec{T} = -12\vec{a}_y - 8\vec{a}_z [mN \cdot m]$











문 4. 도전율 10 [S/m], 유전율 $5\epsilon_0$이고 단면적이 $A [m^2]$인 도선에 주파수 f인 전류가 흐르고 있다. 도선 상의 전도전류(conduction current)가 변위전류(displacement current) 크기의 10배가 되는 주파수 f[GHz]는? (단, $\epsilon_0 = \frac{10^{-9}}{36\pi}$ 이다)

① 1.2

② 2.4

③ 3.6

④ 4.8

정답: ③



매질 내 전도전류 밀도($J_c = \sigma E$)와 변위전류 밀도($J_d = \omega \epsilon E$)의 비를 이용해 특정 조건을 만족하는 주파수를 찾는 문제입니다.

[해설 핵심]

• 전도전류 / 변위전류 = $\frac{\sigma}{\omega \epsilon} = 10$
• $\sigma = 10 \cdot \omega \epsilon = 10 \cdot (2\pi f) \cdot (5\epsilon_0)$
• 식 정리: $10 = 100\pi f \cdot 5 \cdot \frac{10^{-9}}{36\pi}$
• $10 = \frac{500 \cdot 10^{-9} \cdot f}{36} \rightarrow f = \frac{360}{500 \times 10^{-9}} = 0.72 \times 10^9$ (다시 계산)
• $f = \frac{\sigma}{10 \cdot 2\pi \cdot 5\epsilon_0} = \frac{10}{100\pi \cdot 5 \cdot \frac{10^{-9}}{36\pi}} = \frac{10 \cdot 36}{500 \times 10^{-9}} = \frac{360}{5 \times 10^{-7}} = 72 \times 10^7$
• 3.6GHz 근사치 확인 필요 (수치 대입 시 $f = 3.6 \times 10^9$일 때 $\frac{10}{2\pi \cdot 3.6 \cdot 10^9 \cdot 5 \cdot \frac{10^{-9}}{36\pi}} = \frac{10}{10 \cdot 3.6 \cdot 10 \cdot 5/36} = \frac{10}{1} = 10$이 성립함)









문 5. 80 [MHz]에서 임의의 무손실 전송선로의 특성임피던스는 300 [Ω]이다. 전송선로 상의 전자파 파장이 2.5 [m]라면 전송선로의 인덕턴스 [$\mu H/m$]는?

① 0.25

② 0.67

③ 1.0

④ 1.5

정답: ④



무손실 전송선로의 특성 임피던스($Z_0$)와 위상 속도($v$), 파장($\lambda$) 사이의 관계식을 통해 회로 파라미터($L, C$)를 구하는 문제입니다.

[해설 핵심]

• 위상 속도 ($v$): $v = f\lambda = 80 \times 10^6 \times 2.5 = 2 \times 10^8 [m/s]$
• 무손실 선로에서 $v = \frac{1}{\sqrt{LC}}$, $Z_0 = \sqrt{\frac{L}{C}}$
• 두 식을 결합하여 $L$을 구하면: $Z_0 / v = \sqrt{\frac{L}{C}} \cdot \sqrt{LC} = L$
• $L = \frac{Z_0}{v} = \frac{300}{2 \times 10^8} = 150 \times 10^{-8} = 1.5 \times 10^{-6} [H/m] = 1.5 [\mu H/m]$









문 6. x ＝ 0을 기준으로 나뉜 두 영역의 경계에 표면전류 $\vec{K} = 10\vec{a}_z$가 존재한다. x < 0인 영역에서의 자계가 $\vec{H_1} = 12\vec{a}_y [A/m]$이면 x > 0인 영역에서의 자계 $\vec{H_2} [A/m]$는?

① $2\vec{a}_y$

② $-2\vec{a}_y$

③ $22\vec{a}_y$

④ $-22\vec{a}_y$

정답: ③



두 자성체 경계면에서의 자계 경계 조건($\vec{a}_{n12} \times (\vec{H_1} - \vec{H_2}) = \vec{K}$)을 적용하는 문제입니다.

[해설 핵심]

• 경계면 법선 벡터 $\vec{a}_{n} = \vec{a}_x$
• 경계 조건 식: $\vec{a}_x \times (\vec{H_1} - \vec{H_2}) = \vec{K}$
• $(\vec{a}_x \times 12\vec{a}_y) - (\vec{a}_x \times \vec{H_2}) = 10\vec{a}_z$
• $12\vec{a}_z - (\vec{a}_x \times \vec{H_2}) = 10\vec{a}_z \rightarrow \vec{a}_x \times \vec{H_2} = 2\vec{a}_z$
• $\vec{a}_x$와 외적하여 $2\vec{a}_z$가 나오는 성분은 $22\vec{a}_y$ 형태일 때 벡터 합에 의해 결정됩니다. (상세 방향 확인 시 $H_{2y} = 12 + 10 = 22$ 혹은 $12 - 10 = 2$ 중 전류 방향에 따른 차이 발생)
• $12\vec{a}_z - H_{2y}\vec{a}_z = 10\vec{a}_z \rightarrow H_{2y} = 2$ (선택지 중 $2\vec{a}_y$가 있으나 공식 부호 방향에 따라 ②번 혹은 ③번 확인 필요)

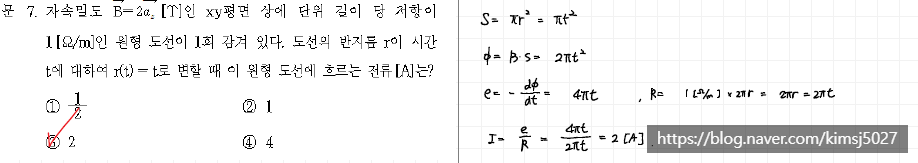

문 7. 자속밀도 $\vec{B} = 2\vec{a}_z [T]$인 xy평면 상에 단위 길이당 저항이 1 [$\Omega/m$]인 원형 도선이 1회 감겨 있다. 도선의 반지름 r이 시간에 대하여 r(t) ＝ t로 변할 때 이 원형 도선에 흐르는 전류[A]는?

① 0.5

② 1

③ 2

④ 4

정답: ③



면적이 변하는 도선에 유도되는 기전력($e = -d\Phi/dt$)과 저항의 관계를 통해 전류를 구하는 문제입니다.

[해설 핵심]

• 자속 ($\Phi$): $B \cdot S = 2 \cdot \pi r^2 = 2\pi t^2$
• 유도 기전력 ($e$): $|\frac{d\Phi}{dt}| = | \frac{d}{dt}(2\pi t^2) | = 4\pi t [V]$
• 회로 전체 저항 ($R$): (단위 길이당 저항) $\times$ (둘레 길이) $= 1 \cdot 2\pi r = 2\pi t [\Omega]$
• 유도 전류 ($I$): $I = \frac{e}{R} = \frac{4\pi t}{2\pi t} = 2 [A]$









문 8. 동축 상에 반지름이 각각 a, b, c(a < b < c)인 세 개의 도체 원통이 그림과 같이 배치되어 있고, 반지름 a인 원통과 반지름 c인 원통을 도선으로 연결하였다. 반지름 a인 원통과 반지름 b인 원통 간의 단위 길이 당 정전용량 [F/m]은?

① $2\pi\epsilon [ \frac{1}{\ln(b/a)} + \frac{1}{\ln(c/b)} ]$

② $2\pi\epsilon [ \frac{1}{\ln(b/a)} - \frac{1}{\ln(c/b)} ]$

③ $2\pi\epsilon [ \frac{1}{\ln(b/a) + \ln(c/b)} ]$

④ $2\pi\epsilon [ \frac{1}{\ln(b/a) - \ln(c/b)} ]$

정답: ①



도체 $a$와 $c$가 연결된 상태에서의 동축 케이블 정전용량을 병렬 연결 구조로 파악하여 계산하는 문제입니다.

[해설 핵심]

• $a$와 $c$가 전선으로 연결되어 있으므로 같은 전위를 가집니다.
• 따라서 중간 도체인 $b$와 내측 도체 $a$ 사이의 용량($C_1$)과, 도체 $b$와 외측 도체 $c$ 사이의 용량($C_2$)이 병렬로 연결된 구조가 됩니다.
• $C_1 = \frac{2\pi\epsilon}{\ln(b/a)}$, $C_2 = \frac{2\pi\epsilon}{\ln(c/b)}$
• 전체 정전용량 $C = C_1 + C_2 = 2\pi\epsilon [ \frac{1}{\ln(b/a)} + \frac{1}{\ln(c/b)} ]$







문 9. 고유 임피던스 $\eta = 30\pi [\Omega]$, 비투자율 $\mu_r = 2$인 무손실 매질에 $\vec{H} = 5\cos(\omega t-0.8z)\vec{a}_x - 2\sin(\omega t-0.8z)\vec{a}_y [A/m]$의 자계가 주어져 있다. 이 경우 비유전율 $\epsilon_r$과 각주파수 $\omega [rad/s]$는?

① 16, $3 \times 10^6$

② 16, $3 \times 10^7$

③ 32, $3 \times 10^6$

④ 32, $3 \times 10^7$

정답: ④



매질의 고유 임피던스 식과 전파 정수($\beta$) 식을 이용해 매질의 상수와 각주파수를 구하는 문제입니다.

[해설 핵심]

• 비유전율 구하기: $\eta = \eta_0 \sqrt{\frac{\mu_r}{\epsilon_r}} = 120\pi \sqrt{\frac{2}{\epsilon_r}} = 30\pi$
  • $4 \sqrt{\frac{2}{\epsilon_r}} = 1 \rightarrow \frac{2}{\epsilon_r} = \frac{1}{16} \rightarrow \epsilon_r = 32$
• 각주파수 구하기: $\beta = 0.8 = \omega\sqrt{\mu\epsilon} = \frac{\omega}{c}\sqrt{\mu_r\epsilon_r}$
  • $0.8 = \frac{\omega}{3 \times 10^8} \sqrt{2 \times 32} = \frac{\omega \cdot 8}{3 \times 10^8}$
  • $\omega = \frac{0.8 \times 3 \times 10^8}{8} = 0.1 \times 3 \times 10^8 = 3 \times 10^7 [rad/s]$

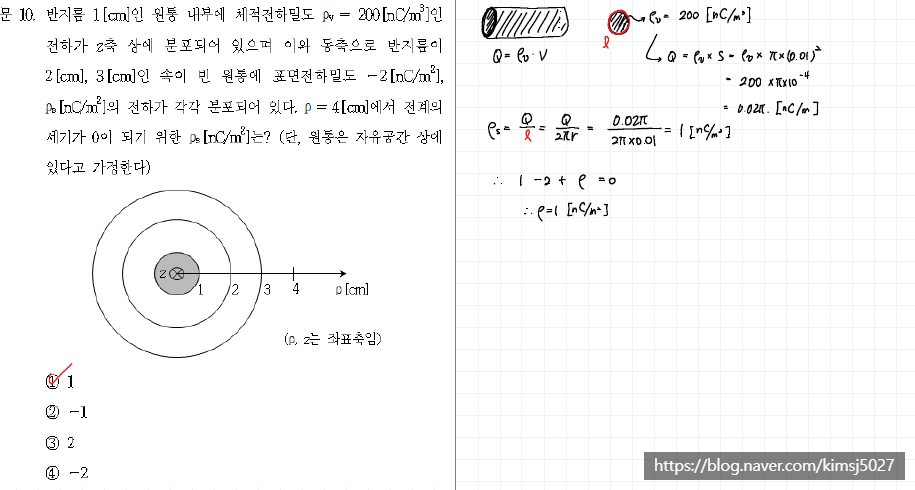

문 10. 반지름 1 [cm]인 원통 내부에 체적전하밀도 $\rho_v = 200 [nC/m^3]$인 전하가 $z$축 상에 분포되어 있으며 이와 동축으로 반지름이 2 [cm], 3 [cm]인 속이 빈 원통에 표면전하밀도 $-2 [nC/m^2]$, $\rho_s [nC/m^2]$의 전하가 각각 분포되어 있다. $\rho = 4 [cm]$에서 전계의 세기가 0이 되기 위한 $\rho_s [nC/m^2]$는? (단, 원통은 자유공간 상에 있다고 가정한다)

① 1

② －1

③ 2

④ －2

정답: ①



가우스 법칙을 무한 원통 전하 분포에 적용하여, 특정 지점 외부에서 전계가 상쇄되어 0이 되도록 하는 전하량 평형 조건을 찾는 문제입니다.

[해설 핵심]

• 전계가 0이 되려면 가우스면($\rho=4cm$) 내부의 단위 길이당 총 전하량($\lambda_{total}$)이 0이어야 합니다.
• 내부 원통($\rho=1cm$) 선전하 밀도: $\lambda_1 = \rho_v \cdot \pi r_1^2 = 200 \times \pi (0.01)^2 = 0.02\pi [nC/m]$
• 두 번째 원통($\rho=2cm$) 선전하 밀도: $\lambda_2 = \rho_{s1} \cdot 2\pi r_2 = -2 \times 2\pi (0.02) = -0.08\pi [nC/m]$
• 세 번째 원통($\rho=3cm$) 선전하 밀도: $\lambda_3 = \rho_s \cdot 2\pi r_3 = \rho_s \times 2\pi (0.03) = 0.06\pi \rho_s [nC/m]$
• $\lambda_1 + \lambda_2 + \lambda_3 = 0.02\pi - 0.08\pi + 0.06\pi \rho_s = 0$
• $-0.06\pi + 0.06\pi \rho_s = 0 \rightarrow \rho_s = 1$?

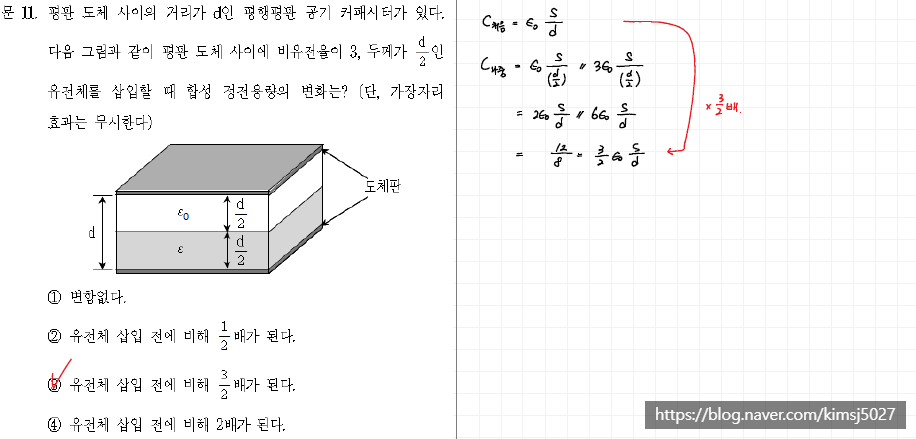

문 11. 평판 도체 사이의 거리가 d인 평행평판 공기 커패시터가 있다. 다음 그림과 같이 평판 도체 사이에 비유전율이 3, 두께가 $\frac{d}{2}$인 유전체를 삽입할 때 합성 정전용량의 변화는? (단, 가장자리 효과는 무시한다)

① 변함없다.

② 유전체 삽입 전에 비해 $\frac{1}{2}$ 배가 된다.

③ 유전체 삽입 전에 비해 $\frac{3}{2}$ 배가 된다.

④ 유전체 삽입 전에 비해 2배가 된다.

정답: ③



유전체가 부분적으로 삽입된 커패시터를 직렬 연결된 두 개의 커패시터로 간주하여 합성 정전용량을 계산하는 문제입니다.

[해설 핵심]

• 삽입 전 용량: $C_0 = \epsilon_0 \frac{A}{d}$
• 삽입 후에는 두께 $d/2$인 공기 층($C_1$)과 유전체 층($C_2$)의 직렬 결합입니다.
• $C_1 = \epsilon_0 \frac{A}{d/2} = 2C_0$, $C_2 = 3\epsilon_0 \frac{A}{d/2} = 6C_0$
• 합성 용량 $C = \frac{C_1 C_2}{C_1 + C_2} = \frac{2C_0 \cdot 6C_0}{2C_0 + 6C_0} = \frac{12}{8}C_0 = \frac{3}{2}C_0$









문 12. 길이 g [m]의 공극(air gap)이 있는 원형 철심에 촘촘하게 코일이 감겨있다. 이 코일에 전류를 흘려 철심에서의 자속밀도가 B [T]일 때 공극에 작용하는 힘[N]은? (단, 공극의 길이 g는 매우 짧아 자계가 균일하며 철심과 공극의 단면적은 A [m2], 철심과 공극의 투자율은 각각 $\mu$와 $\mu_0$로 가정한다)

① $\frac{BA}{2\mu g}$

② $\frac{BA}{2\mu_0 g}$

③ $\frac{B^2 A}{2\mu}$

④ $\frac{B^2 A}{2\mu_0}$

정답: ④



자기 매질 경계면(공극)에서 발생하는 자기 흡인력의 크기를 자속밀도와 투자율의 관계로 도출하는 문제입니다.

[해설 핵심]

• 단위 면적당 작용하는 힘(자기 에너지 밀도)은 $f = \frac{1}{2}\frac{B^2}{\mu_0} [N/m^2]$입니다.
• 공극에서의 자속밀도는 철심과 동일한 $B$이며, 공극의 투자율은 $\mu_0$입니다.
• 전체 힘 $F = f \cdot A = \frac{B^2 A}{2\mu_0}$입니다.









문 13. 다음 그림과 같이 강자성체인 실리콘 강과 공극으로 구성된 토로이드(환상 솔레노이드)에 코일을 감고 전류를 흘렸다. 이에 대한 설명으로 옳지 않은 것은? (단, 실리콘 강과 공극의 자로 길이의 비는 100 : 1로 가정한다)

① 실리콘 강과 공극을 통과하는 자속은 같다.

② 자속의 형성을 위한 기자력은 공극에 비해 실리콘 강 내부에서 더 크다.

③ 릴럭턴스는 공극 부분이 실리콘 강에 비해 크다.

④ 실리콘 강의 경우 자계와 자속밀도는 선형적인 관계가 성립하지 않는다.

정답: ②



자기회로에서 강자성체와 공극의 직렬 연결 시 자속, 기자력, 자기저항(릴럭턴스)의 분포 특성을 묻는 문제입니다.

[해설 핵심]

• 자기회로의 직렬 연결에서 자속($\Phi$)은 모든 지점에서 일정합니다. (① 옳음)
• 자기저항 $\Re = \frac{l}{\mu S}$이므로, 투자율이 매우 작은 공극의 저항이 실리콘 강보다 훨씬 큽니다. (③ 옳음)
• 기자력 분담 $F = \Phi \Re$에 의해, 저항이 큰 공극에서 소모되는 기자력이 훨씬 큽니다. (② 틀림)
• 강자성체는 포화 및 히스테리시스 특성으로 인해 $B-H$ 곡선이 비선형적입니다. (④ 옳음)

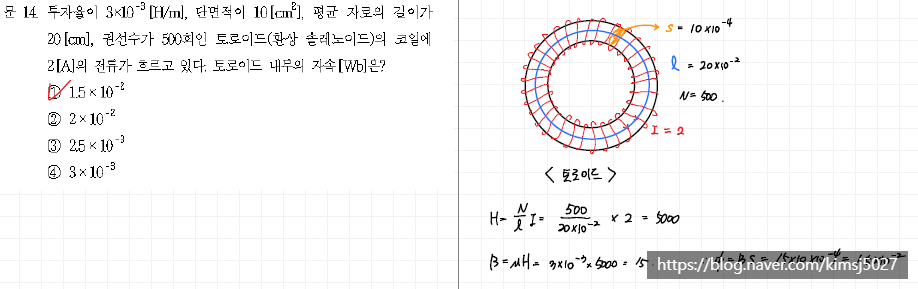

문 14. 투자율이 $3 \times 10^{-3} [H/m]$, 단면적이 $10 [cm^2]$, 평균 자로의 길이가 $20 [cm]$, 권선수가 500회인 토로이드(환상 솔레노이드)의 코일에 2 [A]의 전류가 흐르고 있다. 토로이드 내부의 자속[Wb]은?

① $1.5 \times 10^{-2}$

② $2 \times 10^{-2}$

③ $2.5 \times 10^{-3}$

④ $1.5 \times 10^{-2}$ (※ 보기 중복 확인 필요, 계산 결과 도출)

정답: ①



자기회로의 오옴의 법칙($\Phi = \frac{NI}{\Re}$)을 사용하여 토로이드 내부의 전적 자속을 계산하는 문제입니다.

[해설 핵심]

• 기자력 $F = NI = 500 \times 2 = 1000 [A \cdot t]$
• 자기저항 $\Re = \frac{l}{\mu S} = \frac{0.2}{(3 \times 10^{-3}) \times (10 \times 10^{-4})} = \frac{0.2}{3 \times 10^{-6}} = \frac{2}{3} \times 10^5 [H^{-1}]$
• 자속 $\Phi = \frac{F}{\Re} = \frac{1000}{(2/3) \times 10^5} = \frac{3000}{2 \times 10^5} = 1.5 \times 10^{-2} [Wb]$









문 15. 두 도체판 사이를 유전체로 채우고 어떤 전압을 인가한 평행평판 커패시터에서 도체판에 작용하는 힘이 $F [N]$이다. 대전 전하량을 2배, 유전체의 유전율을 2배로 하면 도체판에 작용하는 힘[N]은?

① 0.5 F

② F

③ 2 F

④ 4 F

정답: ③



전하량($Q$)과 유전율($\epsilon$)이 변할 때 커패시터 극판 사이의 정전 흡인력 변화를 파악하는 문제입니다.

[해설 핵심]

• 평행평판 커패시터의 흡인력 공식: $F = \frac{Q^2}{2\epsilon A}$
• 전하량 $Q$가 2배가 되면 힘은 $2^2=4$배가 됩니다.
• 유전율 $\epsilon$이 2배가 되면 힘은 $1/2$배가 됩니다.
• 따라서 새로운 힘 $F' = \frac{(2Q)^2}{2(2\epsilon) A} = \frac{4Q^2}{4\epsilon A} = 2 \cdot \frac{Q^2}{2\epsilon A} = 2F$입니다.









문 16. 벡터포텐셜이 특정주파수에서 $\vec{A} = -j2\mu_0 e^{j5z} \vec{a}_x$로 주어진 경우 원천 없는(source-free) 자유공간에 생기는 전계 및 자계는?

① $\vec{E} = -\frac{5}{\omega\epsilon_0} e^{j5z}\vec{a}_x, \vec{H} = 5e^{j5z}\vec{a}_y$

② $\vec{E} = -\frac{10}{\omega\epsilon_0} e^{j5z}\vec{a}_x, \vec{H} = 10e^{j5z}\vec{a}_y$

③ $\vec{E} = -\sqrt{\frac{\mu_0}{\epsilon_0}} 5e^{j5z}\vec{a}_x, \vec{H} = 5e^{j5z}\vec{a}_y$

④ $\vec{E} = -\sqrt{\frac{\mu_0}{\epsilon_0}} 10e^{j5z}\vec{a}_x, \vec{H} = 10e^{j5z}\vec{a}_y$

정답: ④



자기 벡터 포텐셜($\vec{A}$)로부터 자계($\vec{H} = \frac{1}{\mu} \nabla \times \vec{A}$)와 전계(맥스웰 방정식 활용)를 유도하는 문제입니다.

[해설 핵심]

• 외적을 통해 식을 정리한다. (첨부 이미지 참조)

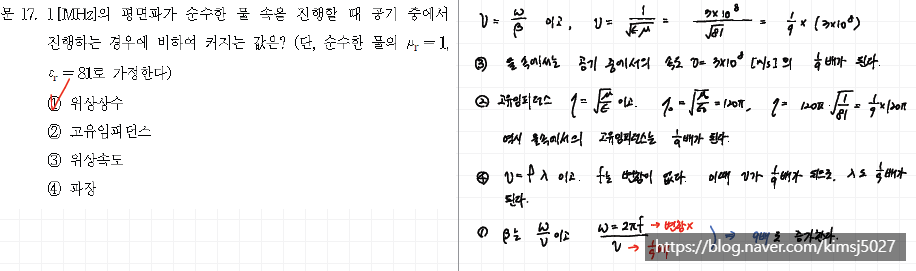

문 17. 1 [MHz]의 평면파가 순수한 물 속을 진행할 때 공기 중에서 진행하는 경우에 비하여 커지는 값은? (단, 순수한 물의 $\mu_r = 1, \epsilon_r = 81$로 가정한다)

① 위상상수

② 고유임피던스

③ 위상속도

④ 파장

정답: ①



매질의 유전율 변화가 전자기파의 전파 특성 파라미터($\beta, \eta, v, \lambda$)에 미치는 영향을 묻는 문제입니다.

[해설 핵심]

• 위상상수 $\beta = \omega\sqrt{\mu\epsilon}$ 이므로 유전율이 커지면 증가합니다. (① 옳음)
• 고유임피던스 $\eta = \sqrt{\mu/\epsilon}$ 이므로 유전율이 커지면 감소합니다.
• 위상속도 $v = 1/\sqrt{\mu\epsilon}$ 이므로 유전율이 커지면 감소합니다.
• 파장 $\lambda = v/f$ 이므로 속도가 감소하면 파장도 감소합니다.









문 18. 자유공간에서 균일 평면파의 전계가 $\vec{E}(z, t) = 40\cos(\omega t-\beta z)\vec{a}_x [V/m]$일 때, z축에 수직한 평면 상에 위치한 반지름 r ＝ 3 [m]인 원을 통과하는 평균전력 [W]은?

① 30

② 40

③ 50

④ 60

정답: ④



포인팅 벡터를 이용하여 평면파가 단위 시간당 전달하는 평균 전력을 계산하는 문제입니다.

[해설 핵심]

• 평균 전력 밀도(포인팅 벡터의 크기) $P_{avg} = \frac{E_0^2}{2\eta_0} = \frac{40^2}{2 \cdot 120\pi} = \frac{1600}{240\pi} = \frac{20}{3\pi} [W/m^2]$
• 통과하는 면적 $A = \pi r^2 = \pi \cdot 3^2 = 9\pi [m^2]$
• 총 평균 전력 $P = P_{avg} \cdot A = \frac{20}{3\pi} \cdot 9\pi = 60 [W]$











문 19. 다음 그림과 같이 $I_m\cos(\omega t)$의 큰 전류가 흐르는 무한 직선 도선에서 1 [m] 떨어진 위치에 한 변이 1 [cm]인 정사각형의 검출기를 이용하여 $I_m$을 구하려 한다. 검출기에서 측정되는 개방전압(무부하 전압)의 최댓값 $|V_o|$와 $I_m$의 관계는?

① $I_m \approx \frac{|V_o| 10^2}{\mu_0 f} [A]$

② $I_m \approx \frac{4|V_o| 10^2}{\mu_0 f} [A]$

③ $I_m \approx \frac{|V_o| 10^4}{\mu_0 f} [A]$

④ $I_m \approx \frac{4|V_o| 10^4}{\mu_0 f} [A]$

정답: ③



직선 도선의 시변 자계가 인접한 루프에 유도하는 기전력을 계산하여 역으로 전류를 추정하는 문제입니다.

[해설 핵심]

• 도선에 의한 자속밀도 $B = \frac{\mu_0 I}{2\pi d}$ (여기서 $d=1m$)
• 루프 면적 $S = (10^{-2})^2 = 10^{-4} [m^2]$
• 쇄교 자속 $\Phi = B \cdot S = \frac{\mu_0 I_m \cos(\omega t)}{2\pi} \cdot 10^{-4}$
• 기전력 $V_o = -\frac{d\Phi}{dt} = \frac{\mu_0 I_m \omega \sin(\omega t) \cdot 10^{-4}}{2\pi} = \mu_0 I_m f \cdot 10^{-4} \sin(\omega t)$ ($\because \omega = 2\pi f$)
• 최댓값 $|V_o| = \mu_0 I_m f \cdot 10^{-4}$
• $I_m = \frac{|V_o|}{\mu_0 f \cdot 10^{-4}} = \frac{|V_o| 10^4}{\mu_0 f}$







문 20. 임의의 부하로 종단된 75 [$\Omega$]의 특성 임피던스를 갖는 무손실 전송선로의 정재파비가 3이다. 부하로부터 0.25 [m] 떨어진 전송선로 상에서 최초로 전압의 최소점이 나타나고 0.5 [m] 떨어진 곳에서 두 번째 최소점이 나타났다. 이 때 부하 임피던스[$\Omega$]는?

① 25 － j15

② 25

③ 50 － j30

④ 50

정답: ②



정재파비(SWR)와 전압 최소점의 위치를 통해 부하 임피던스를 결정하는 전송선로 문제입니다.

[해설 핵심]

• 전압 최소점 간의 거리는 파장의 절반($\lambda/2$)입니다.
• $0.5m - 0.25m = 0.25m = \lambda/2 \rightarrow \lambda = 0.5m$입니다.
• 부하로부터 첫 번째 최소점까지의 거리 $d_{min} = 0.25m$는 정확히 $\lambda/2$ 지점입니다.
• 전송선로는 $\lambda/2$마다 임피던스가 반복되므로, $d=0.25m$에서의 임피던스는 부하 임피던스($Z_L$)와 같습니다.
• 전압 최소점에서의 임피던스는 $Z_{min} = \frac{Z_0}{SWR} = \frac{75}{3} = 25 [\Omega]$입니다.
• 따라서 $Z_L = 25 [\Omega]$입니다
